コンタクトプローブ
cp_head_01

☆ プローブ種類は多数あります。選定に悩まれた際には遠慮なく連絡ください。
☆ また特注対応もお受けします。まずはお問い合わせください。
★ 安全電流:弊社の安全電流定義は1時間以上通電した際、
 プローブ発熱温度が80℃以下を維持することができる電流値です。
 パルスによる大電流通電の場合、カタログ記載以上の電流通電(約3倍)が可能になります。
 大電流通電の場合まずはご相談ください。

i

cp_head_02

5-2-1-CP

CPシリーズ(汎用品)(CP)
一体型で製作されている、外スプリング式のコンタクトプローブです。固有抵抗を低く抑えることができるため、精密測定に適しています。
※カタログ内記載の安全電流は連続1時間以上の通電時間です。パルス通電の場合カタログ記載以上の通電量が可能です。

CPタイプ:先端径別



 i

5-2-1-CP

ショートストロークタイプ(CPS)
一体型で製作されている、外スプリング式のコンタクトプローブです。固有抵抗を低く抑えることができるため、精密測定に適しています。
※カタログ内記載の安全電流は連続1時間以上の通電時間です。パルス通電の場合カタログ記載以上の通電量が可能です。

CPSタイプ:先端径別





5-2-1-NCP

ロングストロークタイプ(NCP、NCPLB/LP)
一体型で製作された、外スプリング式のコンタクトプローブです。汎用品CPシリーズと比較して、全長・ストロークが長いタイプになります。取り付け位置と測定物に距離がある場合に有効的です。
※カタログ内記載の安全電流は連続1時間以上の通電時間です。パルス通電の場合カタログ記載以上の通電量が可能です。

NCPタイプ:先端径別



NCPLB/LPタイプ:先端径別



 ii
ii

i
cp_head_03

5-2-3-CPM

CPM CPEM
ナットによるネジ止めができるよう、ブッシュ部にネジ切り加工を施しています。そのため摺動による取り付け板からの抜け、スプリング力の反発による抜けを防止するとこが可能です。ねじ止めタイプには、以下のシリーズをご用意しています。
※カタログ内記載の安全電流は連続1時間以上の通電時間です。パルス通電の場合カタログ記載以上の通電量が可能です。
CPMシリーズ ブッシュ部材質が金属になります。
CPEMシリーズ ブッシュ部材質がカーボン入りの樹脂になります。
CPUMシリーズ ブッシュ部材質が金属です。また耐熱スプリングを使用することで200℃〜300℃以下で御使用いただけます。(耐熱温度はサイズにより異なります)
CPUEMシリーズ ブッシュ部材質がカーボン入りの樹脂になります。また耐熱スプリングを使用することで200℃以下で御使用いただけます。(耐熱温度はサイズにより異なります)



CPM/CPEMタイプ:先端径別



i

i

i
cp_head_04

5-2-4-CPD5-2-4-CPE

CPD/CPE
摺動するブッシュ部が樹脂材質タイプになります。材質を樹脂にすることで、摩擦係数を抑えることができます。そのためブッシュ内部、シャフト部のメッキ剥離による、金属粉の発生を押さえることができます。そのため金属ブッシュと比較すると耐久回数が高くなります。
※カタログ内記載の安全電流は連続1時間以上の通電時間です。パルス通電の場合カタログ記載以上の通電量が可能です。
CPDシリーズ ポリアセタールを使用。耐熱温度は60℃以下になります。
CPEシリーズ カーボン入りの樹脂を使用。そのためCPDより更に耐久回数が多くなります。耐熱温度100℃まで使用頂くことが可能です。カーボン入り樹脂のため絶縁仕様にはなりません。ご注意下さい。



CPD/CPEタイプ:先端径別



 i
i

5-2-4-CPSK

CPSK
ブッシュ部の材質をSK材・ステンレスで製作しています。(通常の金属ブッシュ材質は真鍮になります。)比較的強度の強い材質を使用しているため、斜め辺りや、高速で御使用になる場合に向いています。
※カタログ内記載の安全電流は連続1時間以上の通電時間です。パルス通電の場合カタログ記載以上の通電量が可能です。

先端径別:



i

i

5-2-6-AGW

接点部分の材質に、通電性の良い銀合金を使用しています。サイズにより異なりますが、15A〜300Aまでの通電が可能です。大電流通電の場合には、接触抵抗からくる発熱の影響でプローブ先端、ワーク(測定物)表面で予期せぬ出来事も発生します。大電流通電の場合には、事前に御相談下さい。大電流用には、4つのタイプを御用意しています。大電流対応プローブ
※カタログ内記載の安全電流は連続1時間以上の通電時間です。パルス通電の場合カタログ記載以上の通電量が可能です。

CPシリーズicon_pdf CPシリーズ 汎用タイプCPシリーズの先端材質がAgW先端径φ5㎜~φ13㎜
CPMシリーズicon_pdf CPMシリーズ ブッシュがネジ切加工のナット止タイプ。先端径φ5㎜~φ13㎜
CPMMシリーズicon_pdf CPMMシリーズ 70A以上の通電が可能な大型プローブです。先端径φ8㎜~φ20㎜
同軸タイプicon_pdf 同軸タイプ  4端子測定が可能な大電流対応のプローブです。先端径φ1.8㎜~φ9㎜

cp_head_06

5-2-5-CPU

サイズにより耐熱温度は異なりますが、150℃〜300℃で御使用いただけます。
合わせて測定状況に応じて取付部の材質を選択できます。
最適なプローブを選定します。ご連絡ください。
※カタログ内記載の安全電流は連続1時間以上の通電時間です。パルス通電の場合カタログ記載以上の通電量が可能です。

□ 耐熱性汎用品(CPUタイプ):先端径別





i

□ 取付部(ブッシュ)材質 樹脂製(CPUEタイプ)

高速接触・斜め接触・プローブ取付板が金属の場合に適しています。

先端径別:



i

i

□ 取付部(ブッシュ)材質     SK材(CPUSKタイプ)

高速接触・斜め接触に適しています。

先端径別:



i

i

□ 取付方法:ネジ固定式    (CPUMタイプ・CPUEMタイプ)

高速接触・斜め接触に適しています。

ネジ固定式のため環境温度変化による取付基板の熱収縮・膨張によるプローブ脱落

を防ぐことができます。

先端径別:



i

i

cp_head_07

5-2-7-NMB

接点部分の材質に、銅合金を使用しています。また無電解メッキを使用することで、プローブ自身の磁性を極力抑えています。
磁性をもったデバイスも支障なく測定可能です。

  非磁性対応プローブ

cp_head_08

5-2-8-BI  4端子測定用プローブです。大電流通電用も用意があります。
二次電池充電用プローブとしてもご使用いただけます。
<2軸タイプ/同軸タイプ/大電流用同軸タイプ>
5-2-8-Co

□ 2軸タイプ:CP10

□ 同軸タイプ:セパレートタイプ

先端径別:
i

i

□ 同軸タイプ:一体型先端径別:





□ 大電流用





電流容量・通電時間に合わせて特注品も製作可能です。お気軽にお問合せください。

seisakujirei

課題

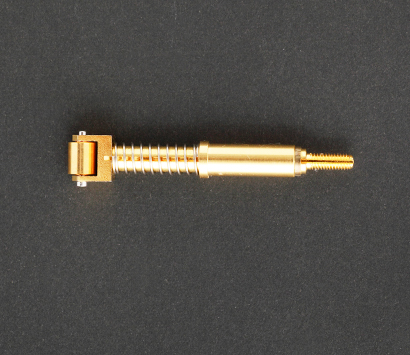

シート状のワークの表面をすべりながら、電気抵抗を測定したい

課題

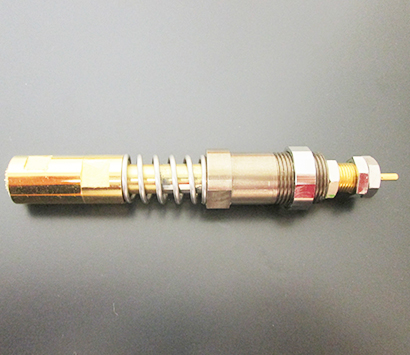

プローブの交換作業を簡単にして、かつコストを抑えたい

課題

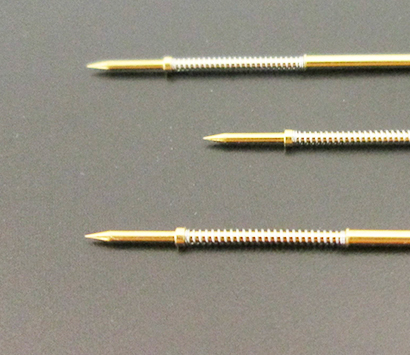

プローブの交換頻度が多く、手間をへらしたい
